Захваченный в боях под Пальмирой 220-мм самодельный миномет боевиков

В продолжение предыдущей публикации об инженерных сооружениях боевиков "Исламского государства" (организация запрещена в России) делимся фотографиями, присланными одним из наших читателей. На них демонстрируется самодельный 220-мм миномет, захваченный у террористов в ходе боев под Пальмирой.


1

В ходе боев под Пальмирой у боевиков "Исламского государства" был захвачен самодельный миномет калибра 220 мм




2

Рядом с минометом был обнаружен запас мин к нему калибра 220 мм



3

Миномет был установлен на колесном шасси и буксировался автомобилем за приваренный крюк- прицепное устройство



4

Миномет мог наводиться в вертикальной и горизонтальной плоскостях с помощью поворотного механизма под его стволом



5

Попоротный механизм прицеливания имел горизонтальный и вертикальный винты

6

7

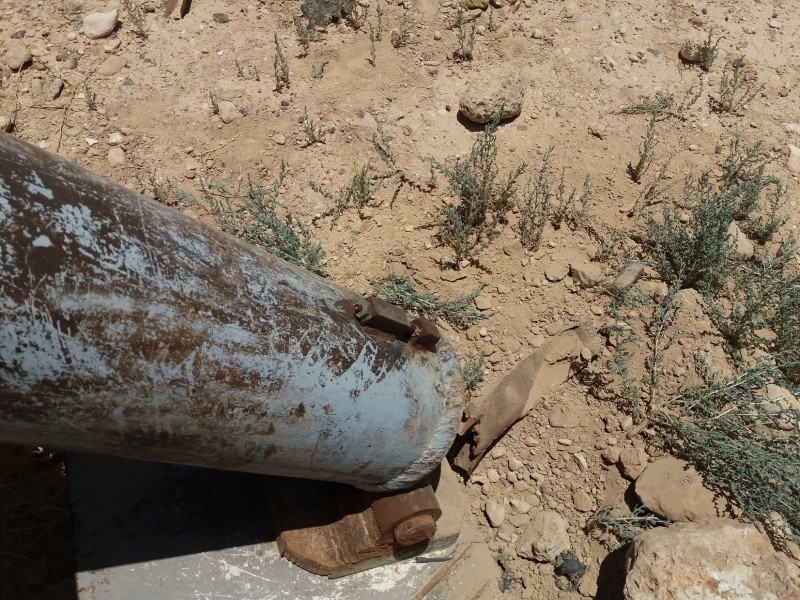

Ствол был сделан из тонкостенной стали, внутренний диаметр ствола составлял 220 мм



8

Мины к миномету имели хвостовое оперение и вышибной заряд



9

Мины были снаряжены механическими ударными взрывателями мгновенного действия



10

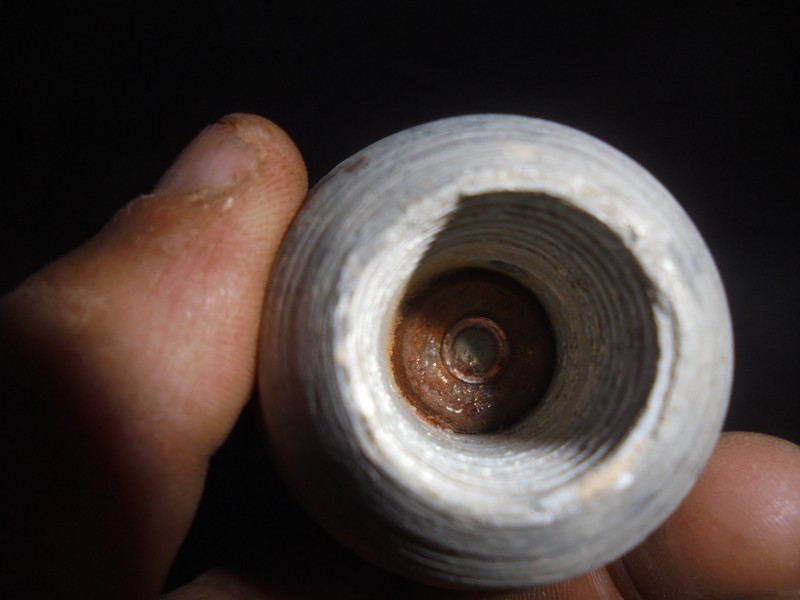

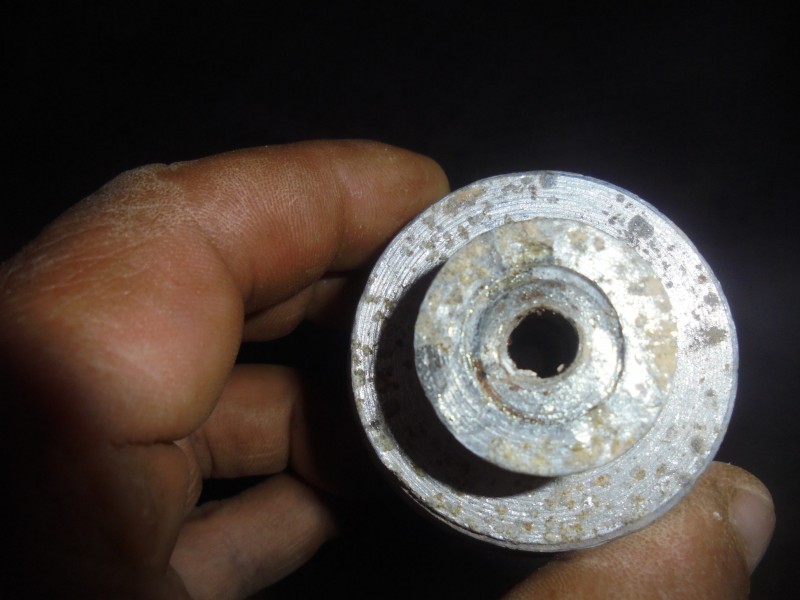

Взрыватели были установлены в мины, без ударников, которые вкручивались перед их применением


11

Мины снаряжались зарядом аммония нитрата с добавлением алюминиевого порошка



12

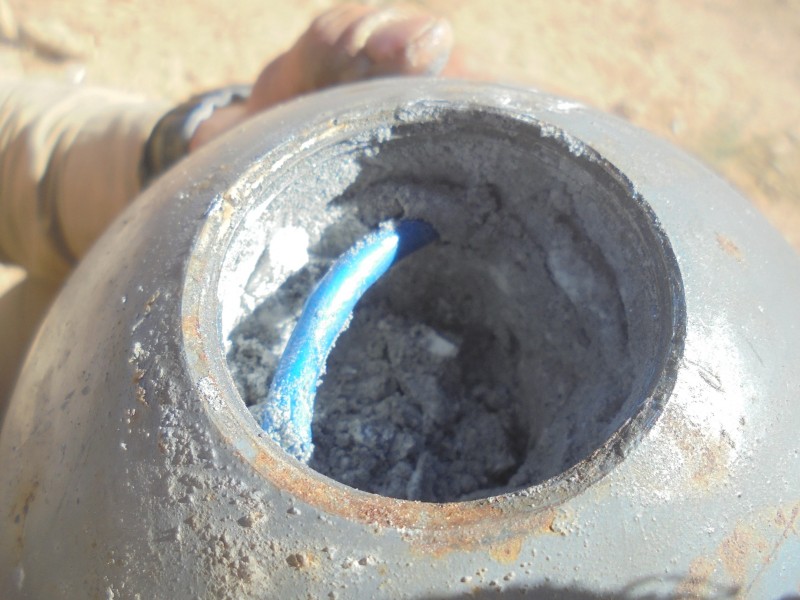

В качестве промежуточного детонатора служил детонирующий шнур синего цвета витками, запрессованный в заряд



13

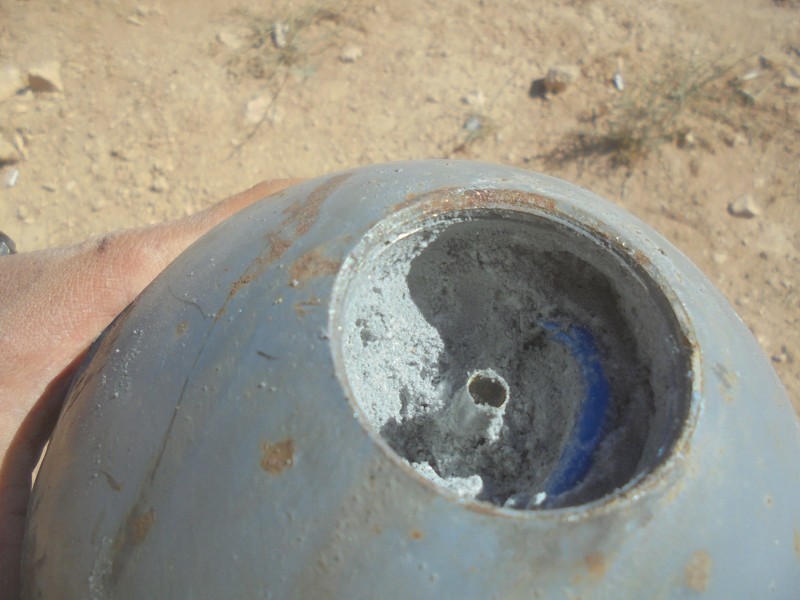

В центр заряд был плотно запрессован капсюль-детонатор



14

В дульце капсюля-детонатора устанавливались дополнительно пороховые вкладыши



15

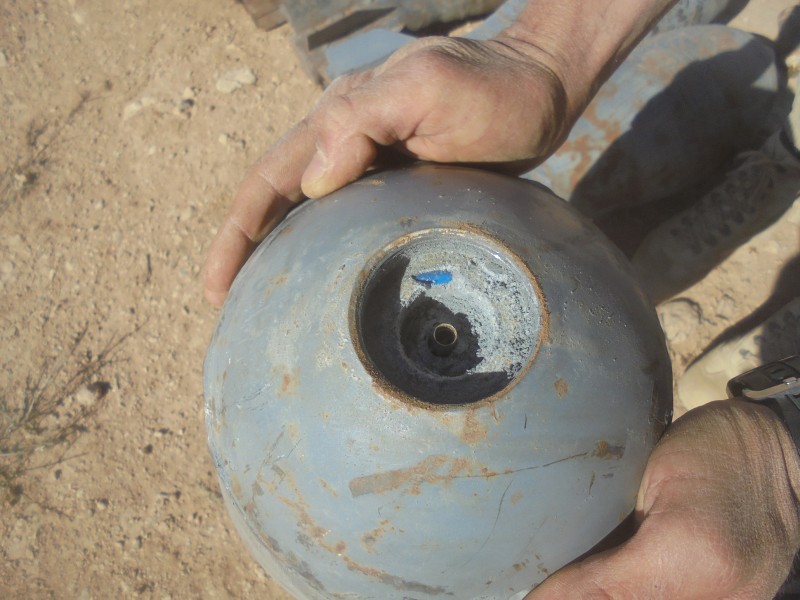

Капсюль детонатор устанавливался в гнездо взрывателя


16

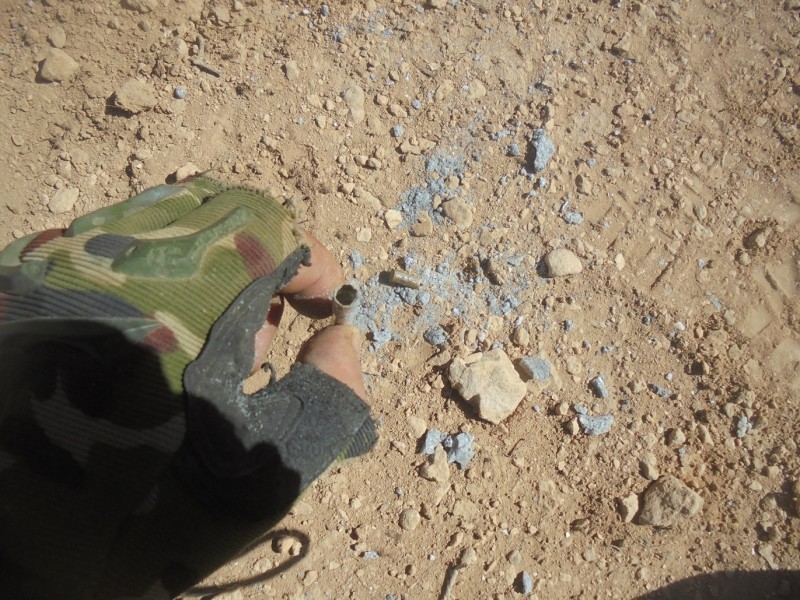

Закреплялся он в нем помощью изоленты



17

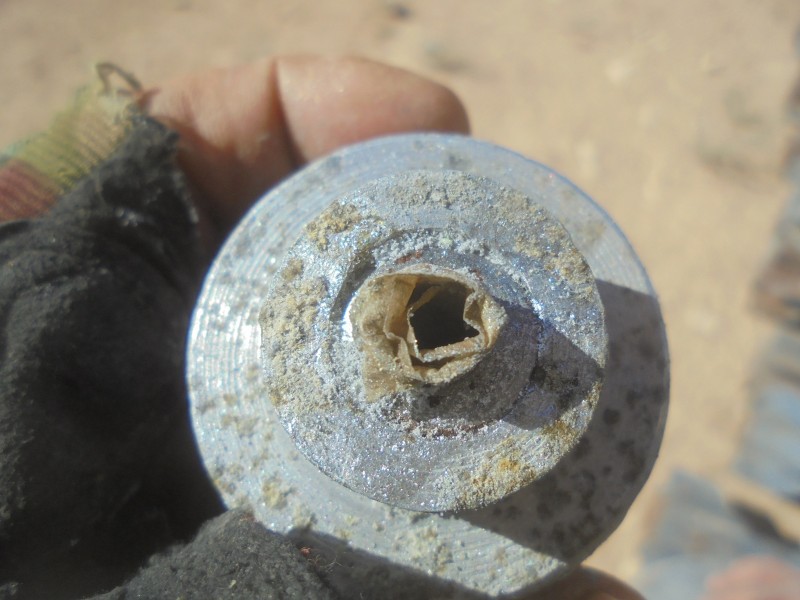

В гнездо взрывателя был установлен капсюль-воспламенитель приводимый в действие ударником.
Мины применялись с помощью пороховых вышибных зарядов.
Заряды хранились в мешочках



18

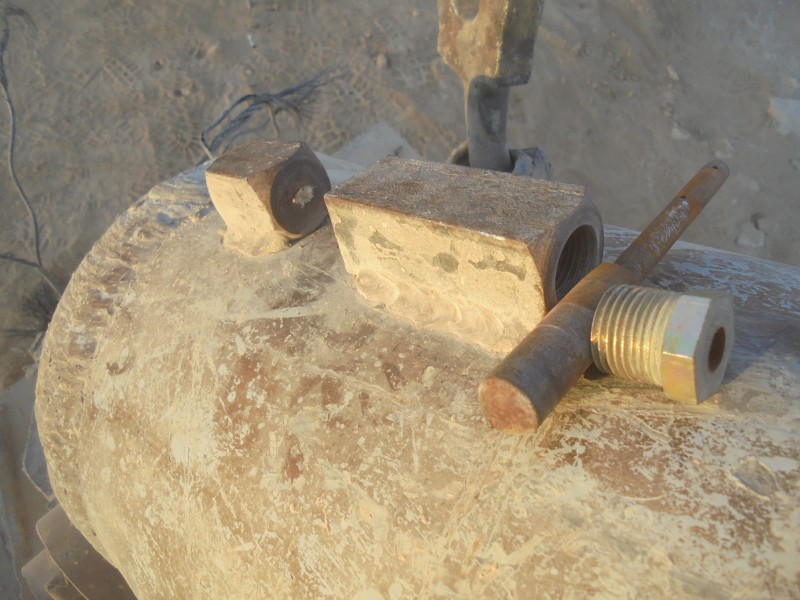

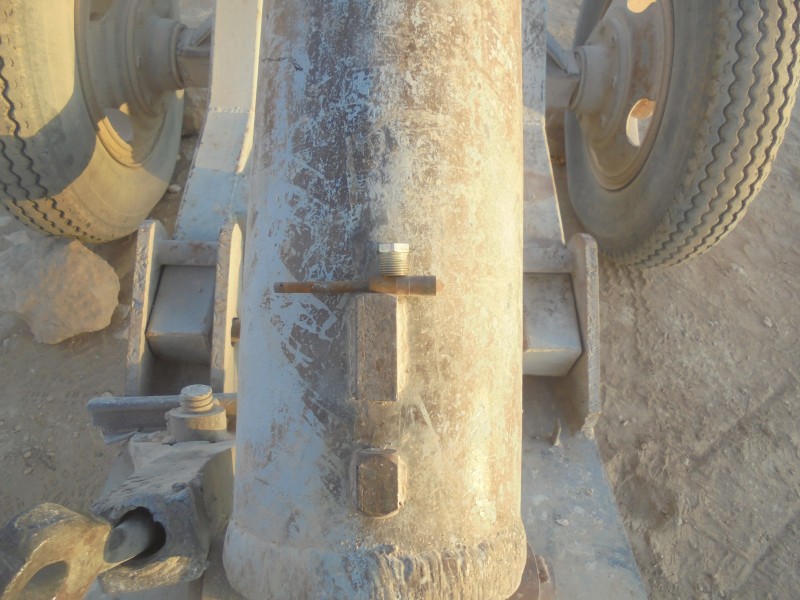

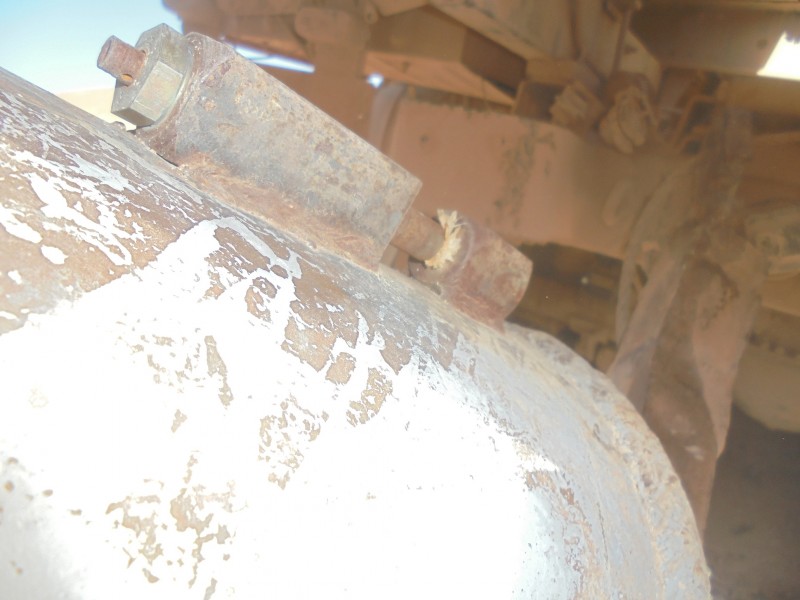

Поджигались заряды с помощью ударного механизма приваренного к казенной части миномета



19

В нем имелся ударник который под действием пружины бил по воспламенителю и поджигал через фитиль вышибной заряд



20

21
